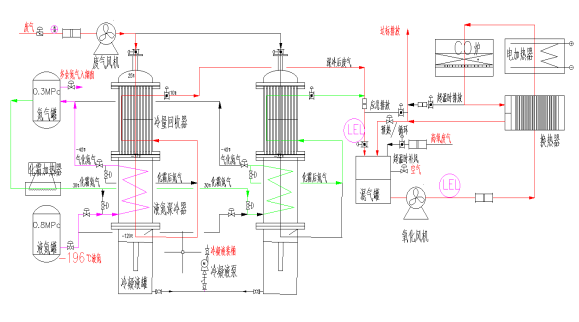

废气经除雾后进冷量回收器与深冷后废气交换热量后再进深冷器AB,用盘管液氮深冷至合适温度,废气浓度降至催化氧化装置经济运行浓度范围(100-3000ppm),深冷后废气与新进废气换热后进入催化氧化系统氧化达标排放。该工艺已获得国家发明专利。(专利号:ZL 202110529157.3)
工艺优点:
1、用液氮提供冷量,可自由调节冷冻温度和处理负荷,从容应对废气浓度、风量、组成变化;
2、使用盘管液氮气化、低压氮气提压,完全解决冷凝管结冰化霜、冷冻温度调节、氮气回收等问题;
3、用氧化气温度主控废气进炉浓度(辅助VOC浓度检测、LEL下限监测),响应时间更加灵敏;
4、通过提高催化剂空速、提高催化层温度、部分循环、精细内部气路分布等工艺细节把握,可做到 <10mg/m3超低排放;
5、任何时候都可以开启液氮系统对整个废气处理装置进行吹扫,瞬间泯灭事故发生;
6、氮气可以回用,装置只有风机/泵的电机基本电耗;无深冷机组,维护简单;运行成本低;
7、当后续设备故障,可以临时使用液氮深度冷凝到排放达标浓度直排。
